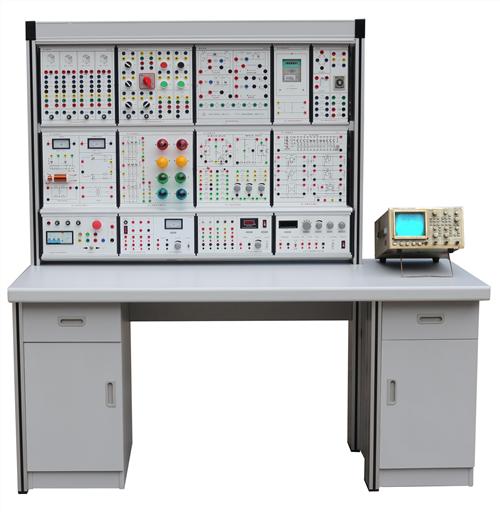

DYDG-117A 電工技術實訓裝置

【功能概述】

本實驗裝置是依據目前我國普教、高教、職教等院校電工電子類課程的實驗內容精心設計的一體化綜合裝置。功能強大、創新技術、實驗內容豐富是該實驗裝置的最大特點，是現有院校更新改造及新建、擴建實驗室的理想選擇。實驗內容包括“電路分析”“電工基礎”“電工學”“電子技術”“電子學”“模擬電子技術”“數字電子技術”等課程實驗項目，實驗器件采用掛箱式，方便增配或擴展其他實驗項目。

【創新特點】

1、本實驗臺為鋁合金骨架，由實驗掛箱、功能模塊、實驗桌、防塵簾幕等組成。結構牢固、規格標準、外型美觀大方。現已擁有十多項專利。

2、實驗臺采用可拆分式“模塊”結構（國家專利），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。

3、實驗“掛箱”采用隱藏式導軌結構，裝卸方便，做到面板無磨損，確保使用質量，且有利于升級擴展。

4、實驗屏采用“簾幕”防塵結構，延長使用壽命。在裝置的下方是一條長1米多長的磁條，使得防塵幕可以與最低處吸合，把實驗模塊全部保護在內。

【性能參數】

1、工作環境：電源輸入AC 380(1±10%）V；溫度-10℃～+40℃；相對濕度<85%(25℃)；海拔高度：<4000m。

2、交流輸出：AC 0～240V輸出，亦可作雙9V、12V、18V輸出；AC 380V帶切換開關輸出。

3、直流輸出：±12V、±5V固定穩壓電源輸出，帶短路保護及聲光報警；24V可調穩壓電源輸出，帶短路保護以及正負極提示燈。

4、函數信號發生器：550kHz可調信號源,采用高性能模擬電路控制，反應速度快、波形穩定，

輸出波形正弦、三角、方波。

5、恒流源：500mA恒流源連續可調輸出，數字電流表指示。

6、頻率計：6位數碼顯示，測量范圍0～8MHZ。

7、其他：單次脈沖輸出兩組。

【主要配置】

8.常用儀表與工具

MF47F型萬用表、多功能電線剝線鉗子、尖嘴鉗子、螺絲刀、電烙鐵、烙鐵架等每臺配一套。

（1）MF47F型萬用表：可供測量交直流電流、交直流電壓、直流電阻等，具有26個基本量程和電平、電容、電感、晶體管參數等和7個附加參考量程。并通過改進設計增加了電池檢查（BAT）、通路蜂鳴提示（BUZZ）、紅外線遙控檢測、火線判別、電容檔、低阻檔（DΩ）、紅外線遙控數據檢測、通路蜂鳴提示、壓降（穩壓）參數（LV）測量、超β晶體管測量、標準電阻箱應用、防誤測三重保護等新型功能。

（2）多功能電線剝線鉗子

材質：HRC50±3；剝線范圍：0.8、1.0、1.3、1.6、2.0、2.6；包裝：泡殼卡片

（3）尖嘴鉗子：材質：45#鋼；尺寸：6寸

（4）螺絲刀：兩用、膠把、3.5*6。

（5）電烙鐵：30W、塑料把、平頭、內熱。

（6）烙鐵架：鑄鐵座
