工業自動化網絡實驗裝置,工業自動化網絡實驗平臺

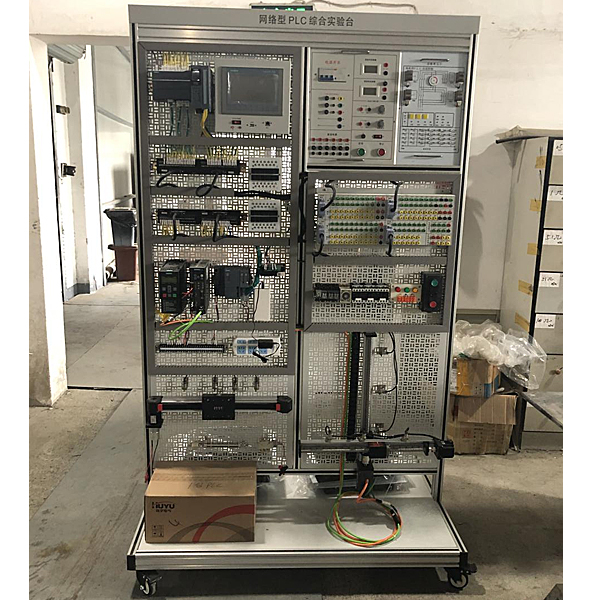

全集成工業自動化網絡實驗裝置”基于西門子全集成自動化 PLC 控制系統的技術基礎開發而成， 集PLC模擬實驗、 PLC 實物控制實驗、網絡控制實驗以及大型系統的調試及運行于一體。

整個系統中，工程師站（ES）和操作員站（OS）作為計算機監控管理層。 S7-1500作為現場主控制層， 與計算 機監控管理層采用工業以太網進行通訊；觸摸屏作為顯示界面，可以組態畫面，監控網絡運行狀態。現場控制層設備采用 S7-1200主機，與主控制層通過 PROFINET 網絡實現通訊。此外，現場控制層設備也可以配備變頻器，實現電機機組的控制。實驗裝置內容由淺到深，從單機實驗到網絡實驗，充分考慮到學校創辦工業自動化實驗室的需要和當今控制技術的發展，兼顧了學生做實驗、課程設計， 畢業設計的需要和學校承接工程之需求。

該裝置的結構采用網孔板形式或實驗臺形式，學校可根據需要選擇，裝置出廠前均安裝調試完畢。如果采用網孔板形式，學生也可根據相關資料自行接線，有利于提高學生的動手能力。

實驗內容

1 ．S7-1200 Smart 的認識與編程

2 ．變頻器的操作與調速

3 ．S7-1500 的認識與編程

4 ．WINCC 工控組態軟件編程

5 ．觸摸屏的認識與編程

6 ．PROFINET 網絡構建實驗

7 ．多層網絡構建實驗

技術條件

1、工作電源：單相三線 220VAC/50Hz

2、整機容量：<0.5kVA

3、整機重量：<100kg

4、外形尺寸：1200mm×600mm×2100mm

 基本配置及功能：
1. 實訓平臺

平臺采用立式網孔板結構，由金屬材料搭建而成，設有帶剎車萬向輪，方便移動布局，造型美觀大方。

2. 電源模塊

交流電源輸出處設有安全保護系統，當相間、線間過電流及直接短路均能自動保護。

3.S7-1200單元

采用CPU1214C，14輸入/10輸出，集成2AI。

4.S7-1500單元

采用CPU1511-1PN，150KB程序，1MB數據，60ns；集成2×PN接口。

5.觸摸屏單元

KTP700 PN。精簡面板，按鍵式/觸摸操作，7‘’TFT顯示屏，65536顏色，PROFINT接口，用于PLC主機以太網通訊，控制和顯示各單元的運行狀態。

6.變頻調速單元

西門子G120C-0.55KW，三相交流47-63Hz，未過濾I/O接口：6DI，2DO，1AI，1AO，現場總線集成：PROFINET-PN。

8.以太網交換機

采用非網管型工業以太網10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45接口；采用雙電源供電接口，自帶LED診斷顯示，供電電源DC 24V。

9.三相電機

交流額定電壓380V/△接法，轉速1400轉/min，

配置清單：
