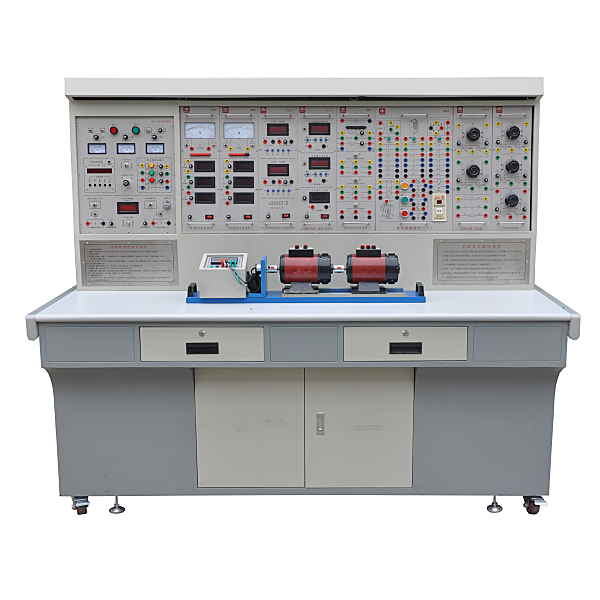

電機系統教學實驗臺,電機控制系統實驗裝置

一、整體概述

實驗裝置能滿足《電機學》、《電機與電力拖動》課程教學要求。要求配備直流電動機電樞電源、勵磁電源、 直流發電機/同步電機勵磁電源、交直流儀表、變壓器、可調電阻負載、轉矩轉速控制及電機導軌以及配套的教學 輔助軟件等相關實驗組件。

二、實驗裝置技術要求

（一）安全保護功能要求：本裝置要求具有完善的人身安全和設備安全保護功能。

人身安全保護要求包含：三相隔離變壓器的浮地保護、三相電源輸入端設有電流型漏電保護器、強電實驗導線采 用全塑封閉型手槍式導線；

設備安全保護要求包含：電源主回路具備電子線路過流保護系統三相交流電源輸出設有過流保護功能；實驗臺交 直流電源設有過流保護功能。

（二）實驗裝置電源要求

1、實驗裝置采用三相 380V 交流供電；

2、交流電源技術

提供三相 0-430V 連續可調的交流電源，同時可得到 0-250V 單相可調電源。配有三只交流電壓表，通過開關切換，可在電壓表上指示三相電網電壓和三相調壓器的輸出電壓，并有斷相指示；

3、直流電動機電樞電源：提供0-250V(3A)電樞電源，具有過壓、過流、過熱及短路軟截止自動恢復保護功能一組，電源開關。

4、直流電動機勵磁電源：提供一組直流電機勵磁電源，具有獨立電源開關。

5、同步發電機勵磁電源和直流發電機勵磁電源：

6、以上電源均要求帶有儀表監視，并具有過流、短路及自動告警保護功能。

（三）實驗裝置儀表要求

1、交流儀表： 3 只數字交流電壓表、 3 只數字交流電流表、 3 只數字功率和功率因數表；指針式交流電流表一只。

2、直流儀表：直流數字電壓表（1 只）：用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-500V。測量精度為0.5級。

直流數字電流表（2 只）：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-3A。測量精度為0.5級。采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。測量精度為0.5級。

3、轉矩表，可測正負轉矩值；

4、轉速表，可測正負轉速值。

（五）實驗裝置掛件要求

1 、可調電阻箱：提供單相可調電阻 360Ω -2160 Ω/0.5A 一組；0 、2Ω 、5Ω 、15Ω 、 ∞五檔可調繞線電機起動電阻；三相可調電阻 180Ω -780 Ω/0.5A 兩組；90 Ω/200W 和 900Ω/200W 各一組；

2、三組開關，分別為一組單刀雙擲和二組三刀雙擲及三相旋轉指示燈。

3、電機導軌及含有編碼器、渦流測功機及固定電機的安裝導軌的渦流測功機一套。

4、轉矩轉速測量及加載組件一套

（六）三相旋轉指示儀（整個實驗室配 1 套）

（八）實驗變壓器和電機技術要求

1、實驗變壓器：

1）三相組式變壓器：原邊 220V/0.35~0.4A、副邊 55~110V/1.4~0.8A；

2）三相芯式變壓器： 提供 220V/0.4A/Y 、63.8V/1.38A/Δ、 55V/1.6A/Y，要求其性能可以模擬中小型變壓器特性。

2、實驗電機：

1）直流并勵電動機（1 只）；

2）直流發電機（1 只）；

2）三相鼠籠式異步電動機（1 只）；

3）三相同步發電機 1 只）；

四、設備能完成以下實驗功能：（紅字必做）

1、直流電機實驗： 1）直流電機的認識實驗； 2）直流電動機實驗； a.直流電動機的工作特性 b.直流電動機的機械 特性 c.直流電動機的調節特性（必做）

2、變壓器實驗

1）單相變壓器；2）三相變壓器實驗； 3）三相變壓器的連接組和不對稱短路； 4）單相變壓器的并聯運行（必做） 3、異步電機實驗： 1）三相鼠籠型異步電動機的工作特性； 2）三相異步電動機的起動與調速； 3）三相鼠籠電機  的 M－S 曲線的測繪； 4）三相繞線式異步電機的 M－S 曲線的測繪（必做）

4、同步電機實驗：1）三相同步發電機的運行特性；2）三相同步發電機的并聯運行； 3）三相同步電動機的并聯 運行； 4）三相同步發電機參數的測定（必做）

5、電機拖動實驗：1）直流他勵電動機四象限機械特性； 2）三相異步電機在各種運行狀態下的機械特性（必做） 6、電機實驗開發教學系統仿真實驗： 1）單相變壓器特性實驗；2）三相變壓器特性實驗；3）三相變壓器連組實驗； 4）直流發電機實驗；5）直流電動機實驗；6）三相鼠籠異步電動機工作特性實驗； 7）三相異步電機變頻調速實驗。
