集散型過程控制綜合實驗裝置,太陽能光熱轉換系統實訓裝置

一、概述

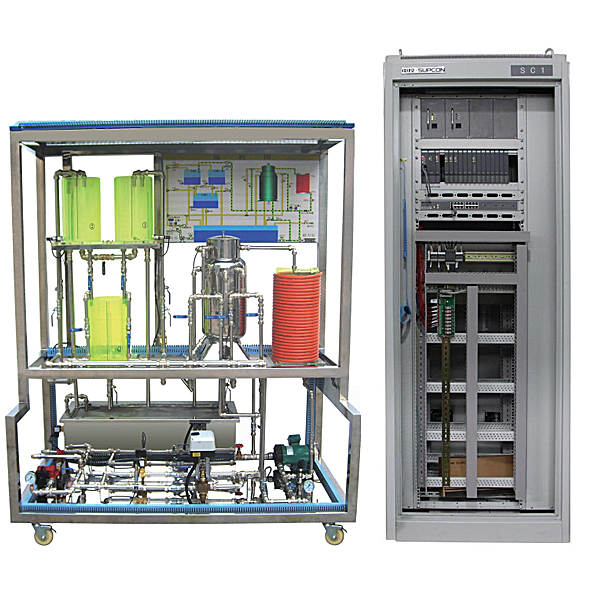

集散型過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的開發接口。
(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
二、產品結構與特點：
（1）、三水箱配置；雙路供水系統。
（2）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（3）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。
（4）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（5）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（6）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

集散型過程控制綜合實驗裝置,太陽能光熱轉換系統實訓裝置

一、系統組成
本平臺包括光伏單元、水循環控制系統、實訓系統等三個部分。光伏熱泵系統，是一種綜合利用光能的創新系統。采用網孔面板結構，模塊化功能設計，其具備同時產生電能和熱能的能力，電能輸出至實訓控制系統，熱能輸出至儲熱水箱，熱能輸出的過程中，循環介質密封在循環管路中，通過水箱內的換熱器與水進行換熱，不污染水。系統工作過程中，觸摸屏可實時讀取運行參數和進行相關操作控制。
熱泵循環系統的加入降低了光伏組件溫度，也大大提高了光能的利用率。
二、系統參數
1）光伏組件：峰值功率(Pmax)：100 W；峰值電壓(Vmp)：18.17V；開路電壓(Voc)：21.6 V；峰值電流(Imp)：5.51 A；短路電流(Isc)：6.06 A，冷面：采用水循環散熱，啟?？煽?。
2）保溫水箱：容積30L有盤管(水箱容量可根據系統匹配，為保證實驗效果，建議選取小容量水箱)；內膽材質食品級不銹鋼；2路循環進出水口，溫度檢測口和排氣口。
3）模擬光源：500W 鹵鎢燈，由紫光蝸桿減速機擺動，模擬太陽升起至日落運動，運動角度110±5°
4）模擬光源拖動電機：電源AC220V±10%、50HZ；額定輸出功率90W、額定轉速1350rpm
