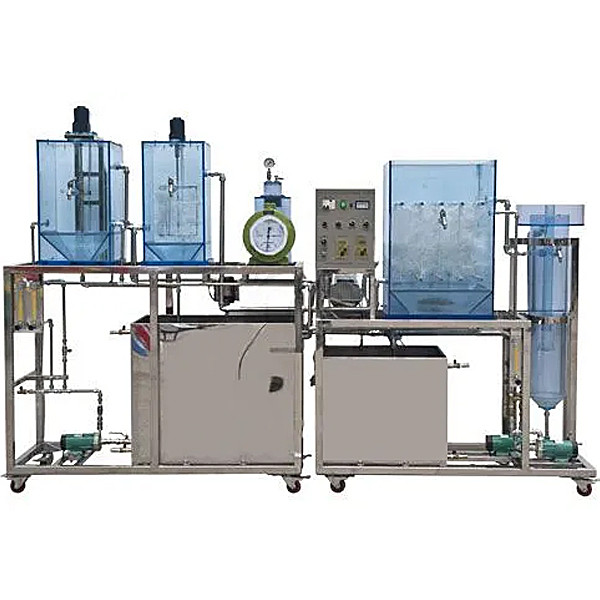

給水廠模擬實訓裝置,流體輸送單元操作實訓裝置

一、實驗目的和原理：
給水處理的任務就是改善水的質量，使它符合生活飲用水和工業生產用水的水質標準。
本裝置是泵前加藥，利用泵葉輪快速混合使藥劑快速均勻的分散道水中，立即溶解，發生化學反應，使水中膠體雜質形成微小絨體。這一過程可在10～30秒鐘內完成（水溫低也不會超過2分鐘）。為使雜質顆粒迅速下沉，還必須具有粒徑更大（0.6～1.0mm）、足夠的重量和強度（不易破碎）的顆粒。反應階段的任務就是創造水力條件，使微絨能在一定實踐內混凝成肉眼可見的“礬花”，而后進入沉淀池內沉淀。沉淀池采用60°斜板沉淀池，主要去除能夠通過量力沉降作用去除的懸浮顆粒。根據淺池理論，懸浮顆粒自由沉降時，池深越淺，則可截留的懸浮顆粒的沉速也越小，即可截留的懸浮顆粒就越大。這種理論適用于給排水處理的預沉池。
這套自來水廠的工藝流程，它的理論技術研究，使學生達到以下目的：
1、了解廢水廠的工藝流程、技術設計參數；
2、加深對該水廠實驗基本概念的理解。
二、主要技術指標及參數：
1、環境溫度：5℃～45℃
2、處理水量：0.5～1m3/h、
3、進水濁度：30～100 °、
4、出水濁度：2～5 °、
5、快濾池濾速：8～10m/h、
6、裝置外形總尺寸：3200mm×500mm×2100mm
7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成

給水廠模擬實訓裝置,流體輸送單元操作實訓裝置

一、流體輸送單元操作實訓裝置系統的組成及特點
1、框架\樓梯\護欄：框架長×寬×高：約3500×2000×3500mm。設備總安裝尺寸：4200×2000×3500mm。整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處理。緊固件：與法蘭，閥門，框架，樓梯，護欄，支架配合。
2、流體輸送單元操作實訓裝置培訓單元｛液體輸送崗位（壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送）；真空泵輸送崗位；阻力測定崗位；離心泵特性及管路特性測定崗位；壓縮氣/液混合輸送崗位；過程控制液位、流量、壓力控制崗位｝。
3、機械設備配置：低位水槽儲罐、壓縮空氣緩沖罐、高位水槽儲罐，真空緩沖罐，附屬管道及閥門。
4、動力輸送設備：不銹鋼離心泵，容積式輸送旋渦泵，真空水力噴射機組，空氣輸送壓縮機。
5、檢測配置：離心泵輸送流量檢測控制，真空輸送流量檢測控制；容積式輸送旋渦流量檢測，壓力輸送流量檢測，離心泵輸送液體溫度檢測，離心泵輸送泵前負壓、泵出口壓力檢測，阻力（光滑、粗糙管、局部阻力）壓損檢測。流量檢測儀表包含：渦輪流量計、孔板流量計、玻璃轉子流量計，高壓玻璃轉子流量計。離心泵輸送的壓力及流量自動檢測及就地檢測冗余設置。
6、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式結構就地儀表電器操作臺(含帶RS485通訊接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。裝置可由現場工控操作臺通過帶RS485通訊總線的智能儀表＋工控組態軟件的方式就地進行獨立測控，完成各實訓項目。系統也可采用DCS控制系統。
