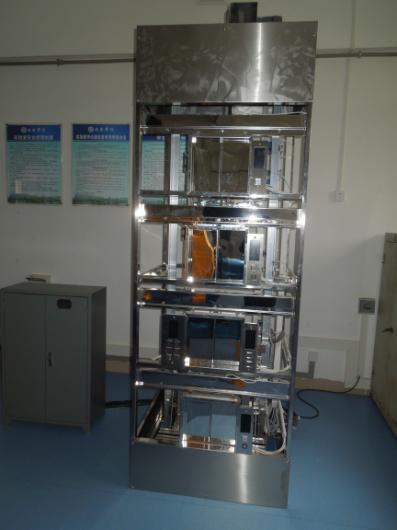

DYDT-03精制四層仿真教學電梯

       群控模擬電梯是為大中專院校、職業技校電梯工程及自動化課程演示教學而設計的，其控制元件全電腦化，可編程，電動機驅動采用進口變頻調速器，功能與真實的變頻調速電梯相同，具有全集選功能，能自動平層，自動關門，響應轎內，外呼梯信號。該模型電梯外罩采用透明有機玻璃制造，內部一目了然，內部構件全部采用鍍鋅處理，耐腐蝕性能良好，維修保養簡單。

群控模型電梯可作自動化專業的電梯程序教學與故障排除實習之用，也可作職業技校的電梯安裝維修演示操作之用。

一、 DYDT-03精制四層仿真教學電梯主要參數：

1、 電梯轎廂尺寸：600×500×560（寬×深×高），外尺寸。

2、 門口尺寸：360×420（寬×高）

3、 井道框架外圍尺寸：920×820×2900（寬×深×高）。

4、 設備自重：約300㎏。

5、 曳引機功率：0.2KW。電壓380V或220V兩種。

6、 額定電流：0.86A。

7、 供電電源：三相五線，380V，50HZ。

8、 變頻器：三菱E740。

9、 可編程控制器（PLC）：日本三菱FX1N系列。

10、 控制方式：集選（JX）。

11、 電梯層站：4/4。

二、ZRDT-007精制四層仿真教學電梯 結構簡介

該模型電梯主要由以下部分組成：

1、井道框架：相當于電梯附著的建筑物，提供支承，固定導軌，是鋼架結構。

2、曳引機：位于框架頂部，是電梯的動力裝置，安裝在兩條承重梁上，他主要由以下部分組成：

（1）電動機：三相感應電動機，采用變頻變壓（VVVF）驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時,使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。

（2）制動器：只在電梯通電運轉時松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓AC220V。

（3）減速器：采用齒輪減速器，具有高密度、高效率、低噪音的特點。

（4）曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的摩擦力。

3、控制屏：

（1）變頻器：根據PLC給出的指令，對電機的頻率、電壓進行調制，使電機運行平穩。

（2）可編程序控制器（PLC）：控制電梯的運行狀態，根據內選信號，對電梯的位置

進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向截停，反向保留

信號，自動關門等功能。

            （3）安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以便PLC判斷電梯是否處于安全狀態。

4、導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。

5、轎廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。

6、對重：與轎廂連接，作用是平衡轎廂的重量。

7、層門：門上有門鎖開關，當層門關閉后，電梯才能啟動。

8、操縱箱：設在框架正面左則，模擬乘客在轎廂內選層的信號輸入設備，包括：

（1） 數字顯層器：七劃數碼顯示轎廂所在樓層。

（2）“1”，“2”，“3”，“4”，選層按鈕。

（3）關門按鈕。

（4）方向指示燈：電梯運行方向指示。

（5）電源鎖：開關電梯電源，即首層外呼盒。

9、減速信號系統：由永磁感應器構成，提供轎廂停層位置信號。

10、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。

三、 DYDT-03精制四層仿真教學電梯模型電梯的功能及有關操作：

1、 正常使用操作程序

（1）接通三相電源。

（2） 打開呼梯盒上的電源鎖，這時應有樓層顯示。電梯能自動關門，應答外呼信號，在操縱箱上選擇樓層后，必須關好門才能運行。這時外呼信號順向的能停車，反向的保留。

（3） 廳外呼梯：電梯能自動響應信號，順向停車，反向的在完成上一個指令后，自動應答。

（4） 泊梯：電梯停靠在底層關好門后，把呼梯盒的電源鎖匙拔至“關”，則可切電梯電源，電梯停止工作。

    2、維修點動運行。

      把控制屏中的“正常”-“維修”開關拔至“維修”狀態

這時電梯僅作點動運行，但安全回路及門鎖仍然有效，

按“上行”或“下行”按鈕，電梯作點動上或下，此操作

用于電梯維修，或實驗終端限位功能。用點動操作將電

梯平層后，將選擇開關至“正常”電梯將恢復正常運轉。

四、 保養說明：在進行模型電梯的維修保養作業時，必須關斷三相電源：

1、潤滑說明：

（1）曳引機減速箱：每半年檢一次。

（2）轎廂導軌：涂抹小量機油。

對重導軌：涂抹小量鈣基潤滑脂。

        （3）廳門及轎門導軌：涂抹小量機油。

特別說明：鋼絲繩不能加油潤滑。

2、日常保養要點：

（1）電梯運行時注意觀察整體結構是否異常振動，曳引機是否異常噪音，漏油，轎廂或對重運行時是否有振動。

（2） 檢查曳引機抱閘能否正常打開。

（3）檢查各廳門鎖動作是否正常，有無卡阻，必要時可在銷軸加注小量機潤滑。

（4）檢查門機開關門動作是否正常，能否開門到位，必要時可調整擺桿位置，并在銷軸加注機油  。

（5） 電氣檢查：

應檢查各保險是否燒斷，檢查各行程開關，感應器是否動作正常，檢查各門鎖觸點是否接合良好。

五、 簡單故障排除：

1、保護當外電源錯相或缺相時控制屏中的相序保護繼電器動作，指示燈位紅色，這時可變換相序或檢查是否缺相即可。

2、曳引機抱閘不能打開，應檢查：

（1） 220V抱閘回路保險絲是否燒斷。

（2）220V是否有電。

3、門鎖回路不通：應檢查門鎖觸點是否接觸良好，可用萬能表量其觸點電阻。

4、安全回路不通：應檢查全梯的安全開關是否合上，開關是否正常。

5、門機過慢或過快：可調整門機調速電阻或檢查門機碳刷是否磨損。

6、平層不準：可調整平層感應器的位置。

六、控制方式說明：

以上所述控制方法為開關量控制即電梯由井道內開關（感應器）提供減速、平層信號。根據電梯發展的最新趨勢，利用新科技的數字量控制方式。即用旋轉編碼器提供數字脈沖，再經由PLC（可編程控制器）計數運算處理信號，得出轎廂的位置從而發出減速、平層信號。采用這種技術后則可以省去井道內許多開關提高電梯的穩定性，減少故障。本模擬電梯通過轉換開關（HK）可進行上述兩種控制方式的轉換即開關量與數字量的轉換。

本模擬電梯PLC內存了兩套程序，通過轉換開關（HK）可自由切換，當轉換開關置于

開關量控制時，井道內開關提供指令，數字量信號被封鎖。當轉換開關置于數字量

控制時由旋轉編碼器提供的脈沖數作為PLC處理的信號，同時開關量信號封住。

七、DYDT-03精制四層仿真教學電梯故障說明：

1、感應器故障：

故障1、：GU（324-310）上強迫減速感應器損壞電梯不能正常上行但可下行。

故障2、：GD（325-310）下強迫減速感應器損壞電梯不能正常下行但可上行。

故障3、：SW（264-310）上限位感應器損壞電梯不能上行但可下行。

故障4、：XW（265-310）下限位感應器損壞電梯不能下行但可上行。

故障5、：KAB（278-310）觸板開關失靈，安全觸板無效

故障6~7：AK（268-310）；AG（269-310）開關門按鈕失靈，不能開關門。

故障8~11：1AS（1A-310）；2AS（2A-310）；3AS（3A-310）

4AS（4A-310）；內選按鈕失靈，所選樓層登記。

故障12~14：1SA（1S-310）；2SA（2S-310）；3SA（3S-310）

所選樓層按鈕信號不能登記。上呼按鈕失靈，

故障15~17：2XA（2X-310）；3XA（3X-310）；4XA（4X-310）下外呼按鈕失靈，所選樓層按鈕信號不能登記。

故障18~19：PKM（237~301）；PGM（243-301）開關門到位

開關損壞不能閉合，引起開門或關門繼電器不能吸合。

2、觸點、開關、按鈕故障：

故障20~23：1TS（1T1、2T1）；2TS（1T2、2T2）；3TS（1T3、2T3）

4TS（1T4、T4）；廳門聯鎖開關回路故障，電梯不能運行。

故障24：SQF（111、301）轎門鎖開關故障，電梯不能運行。

故障25~27：SJN（301、131）；SAQ（129、127）；SDS（125、123）

安全回路、電氣回路故障，電梯不能進行操作。

故障28~29：KDX（115~113）；JR（113~101）相序、熱繼電器故障，電梯不能進行操作。

故障30：DYJ（261-310）安全回路繼電器觸點接觸不良，電梯不能進行任何操作。

故障31：MSJ（262-310）門聯鎖回路繼電器觸點接觸不良，電梯不能運行但可開關門。

故障32~33：KMJ（582-301）；KMJ（304-482）開門回路開門

繼電器觸點接觸不良，導致門電機沒電，不能開門。

故障34~35：GMJ（482-301）；GMJ（304-682）關門回路關門

繼電器觸點不良，導致門電機沒電不能關門。

故障36~37：KMG（241-244）；GMJ（235-239）開關門繼電器

回路的開關門繼電器常閉觸點接觸不良，導致開門繼電器或關

門繼電器不能吸合。

 3、PLC輸出繼電器故障：

故障38~41：Y10（1R-304）；Y11（2R-304）；Y12（3R-304）

Y1（4R-304），內選按鈕燈輸出按鈕燈不亮。

故障42~44：Y17 (A-304),Y20 (B-304),Y21 (C-304).

樓層顯示輸出繼電器損壞，不能顯示相應樓層。

故障45~48：Y4 (11,J4 ) ,Y5 (11,J5),Y6（11，J6）Y7（11，J7）PLC輸出故障，引出變頻器誤動作或不能運作。                  A：各故障點設置于開關外部。

B：各故障點均引至故障端子排。C：各故障開關均串聯接入。

D：故障排除示例說明：

    以故障1為例：

當波動故障扭子開關1時，電梯不能正常上行。這時只需短接線號324（端子排2）同線號324（端子排4）電梯則可正常運行。恢復扭子開關1后，請拆除短接線。
