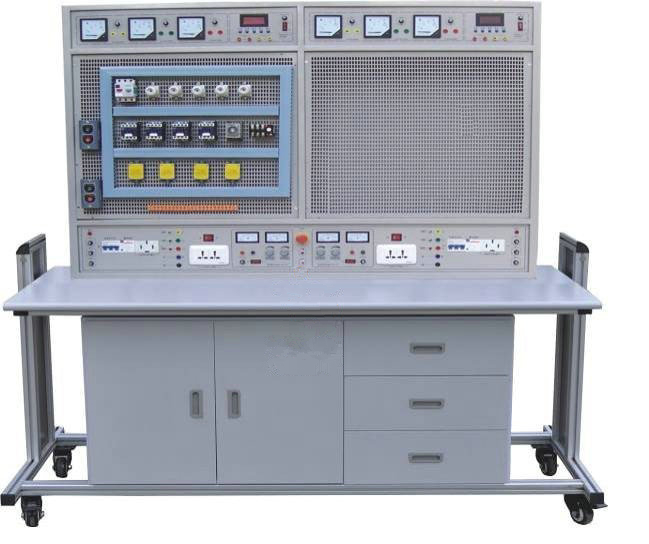

DYDG-03網孔型電工技能及工藝實訓考核裝置（雙面、四組）

一、概述：

該實訓裝置主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二、特點：

1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。

3、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。

4、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。

三、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1500mm×1400mm×1700mm

四、實訓臺配備

1、每一面設有起動、停止、急停功能。由單片機全程監控實訓臺過載和短路功能，一有情況能自動切斷工作電源，故障排除復位后方可重新啟動電源，確保設備和操作者安全。

2、每工位設有一個總電源開關，具有漏電保護功能，當漏電流達30mA時，保護裝置動作。

3、提供單相、三相插座每組各一只。

4、每工位一路直流穩壓電源：電壓0-30V，電流3A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5Mv。

5、每工位配置交流5A電流表3只，精度1.5級。

6、每工位配置智能型功率及功率因數表1只

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。

7、實訓桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，并配有元器件儲存柜及抽屜。

五、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量
 12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機能耗制動控制線路


六、參考實訓項目所需元器件清單（每組配備清單）

注：本裝置每臺需配四組元器件，用戶也可自行購買。
